Abrichter, handgeführt

Handgeführte Abrichter

Branche:
z.B. Gießereien, Stahlwerke, Röhrenwerke, Federnwerke, Werkzeugscharfschleif-Betriebe, Schmiedewerke und Händler

Einsatzbereiche:
z.B. Gussputzerei, Stahlputzerei, Federendenschleifen, Nachschärfen von Schneidwerkzeugen

Maschinen:
z.B. Greif, Baumgarten, Hack, Schütte, Deckel, Wafios

Bermerkung:
Bei diesem Abrichter-Sortiment handelt es sich um ein handgeführtes Abrichten! Nicht geeignet zum Abrichten und Konditionieren von Präzisions-Schleifscheiben!



Sortiment

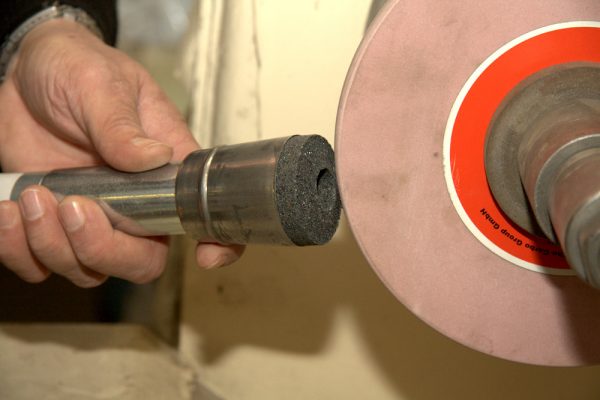

Rondor

Einsatzgebiete:

  • • Runddrehen, Schärfen, und Profilieren von Schleifscheiben
        auf Werkzeuschleifmaschinen
  • • Abrichten am Umfang und der Seitenfläche
  • • Andrehen von Profilen bis zu Randstärken von 0,5mm
  • • Öffnen des Belags an Diamantschleifscheiben
  • • Ausbrechen der scharfen Kante wird vermieden



Aufbau und Anwendung

Bestehend aus dem Abrichtkreisel und Lagerung mit Massivgriff. Der Abrichtkreisel, aus Silicium-Carbid gefertigt, ist auf einer Achse befestigt, die in zwei staubdicht befestigten Kugellagern läuft. Wichtig beim Abrichten mit dem RONDOR ist es, stets die gesamte Breite der Arbeitsfläche zu nutzen. Der hier vorgegebene Profilwinkel muss dabei eingehalten werden. Der Abrichtkreisel darf nur bis kurz vor seinem Befestigungselement bzw. bis zum Wulst des Schutzmantels abgenutzt werden.

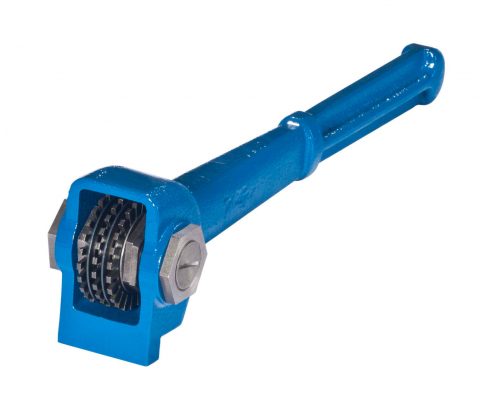

Knirps + Koloss

Einsatzgebiete:

  • KNIRPS K 57 und KOLOSS S 58 sind für Schleifscheiben mit einer Umfangsgeschwindigkeit bis 63 m/s geeignet
  • Für Schleifscheiben mit Gewebeverstärkung und 80 m/s Umfangsgeschwindigkeit empfehlen wir den KOLOSS 80

Aufbau und Anwendung

Auf Kugellagern laufend. Staubkappen und zusätzliche Labyrinthdichtungen schützen die Kugellager vor Verschmutzungen. Die Lager sind gefettet und absolut wartungsfrei. Diese Laufbuchse gewährleistet zusammen mit den seitlichen Anlaufscheiben zusätzlich einen optimalen Schutz der Fräserlagerung vor Verschleiß. Der Abdrehfräser läuft in einer stabilen Schutzhaube - herausgerissenes Schleifkorn wird dadurch sicher aufgefangen.

RIOFIX

Einsatzgebiete:

  • Der Riofix-Abricher ist ein Rollenabrichter für Werkzeug- und Schleifblock-Schleifscheiben bis zu einem Durchmesser von ca. 300 mm und mittlerer Härte.



Aufbau und Anwedung

Riofix Geräte sind mit Gleitlagern versehen, die durch Staubschutzkappen und Filzringe gegen Staub und Schmutz geschützt sind. Rundlauffehler werden korrigiert. Dies geschieht besonders leicht, wenn das Abrichtgehäuse abgestützt wird. Beim Abrichten läuft die Rolle aus Silicium-Carbid mit der gleichen Umfangsgeschwindigkeit, wie die abzurichtende Schleifscheibe. Die, in einer sehr harten Bindung gefassten Körner brechen die Körner oder Kornsplitter aus der Schleifscheibe aus und erzeugen dadurch eine sehr griffige, offene Scheibenoberfläche
